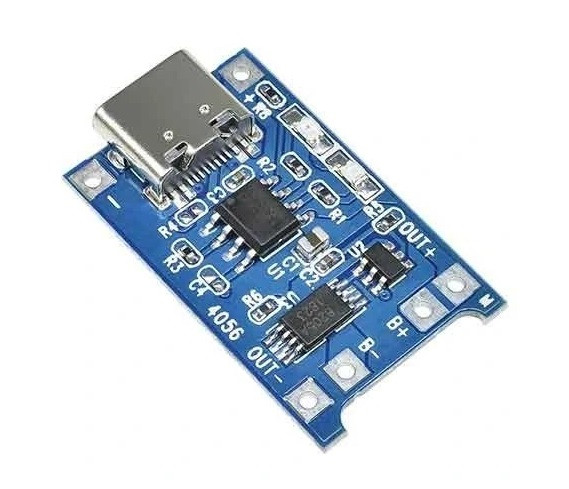

ماژول شارژ باتری لیتیوم TP-4056 با سوکت Type-C

ماژول شارژ باتری لیتیوم TP4056 با سوکت Type-C :

ولتاژ ورودی:  4.5 تا 5.5 ولت

نوع سوکت ورودی تغذیه : TYPE-C

آی سی پردازنده : TP-4056

جریان خروجی : 1A

 ابعاد : 19mm * 25mm

نحوه استفاده:

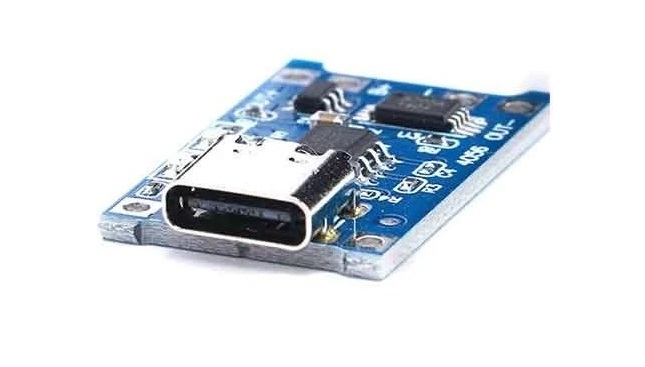

بر روی ماژول TP4056 یک سوکت Type-c قرار دارد که میتوانید از طریق آن باتری را شارژ کنید ، همچنین برای ماژول دو عدد پین کنار سوکت قرار دارد که چنانچه دسترسی به سوکت نداشتید میتوانید از طریق آن باتری را شارژ کنید.( روی ماژول TP4056 دو ال ای دی به رنگ های قرمز و آبی می باشد زمانی که ال ای دی به رنگ قرمز باشد به این معنی است که مرحله شارژ  باتری در حال انجام است زمانی که ال ای دی به رنگ آبی باشد به این معنی است که شارژ باتری به اتمام رسیده است ).

انتهای ماژول TP4056 قسمتی با نام های B+ و B- وجود دارد که محل قرار گیری باتری برای شارژ آن است و همینطور   در   انتهای ماژول پین هایی با نام های OUT+ و OUT- قرار دارد که شما میتوانید از آن خروجی 3.7V بگیرید .
