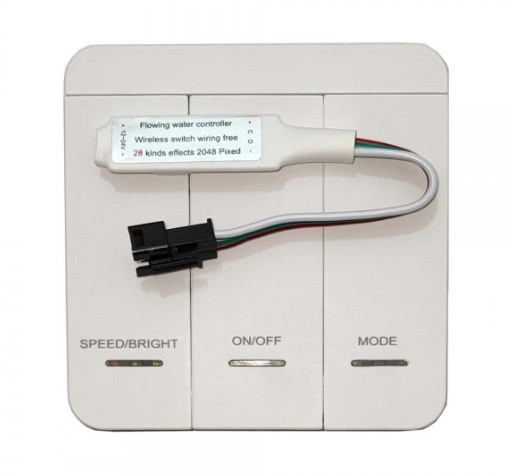

کنترلر RF نواری پیکسلی RUNNING تک رنگ سفید و آفتابی 3Key

این محصول یکی از بهترین کنترلرهای مخصوص LED های نواری تک رنگ آدرس پذیر(سفید - آفتابی و نچرال) است که برای نورپردازی های روکار و توکار به سبک مدرن کاربرد بسیاری دارد و در واقع انتخابی مناسب برای راه اندازی استریپ های سفید آی سی دار مبنی بر چیپ های WS2811، WS2812، WS2813، TM1804، TM1812، UCS1903، SM16703P است.

• ولتاژ ورودی: 10 الی 24 ولت
• قابلیت آدرس دهی حداکثر 2048 پیکسل، معادل 256 متر با تراکم 120
• قابلیت تنظیم شدت نور
• قابلیت تنظیم سرعت افکت ها (10 افکت)
• اتصال بی سیم کلید به ریسه تا فاصله 15 متر

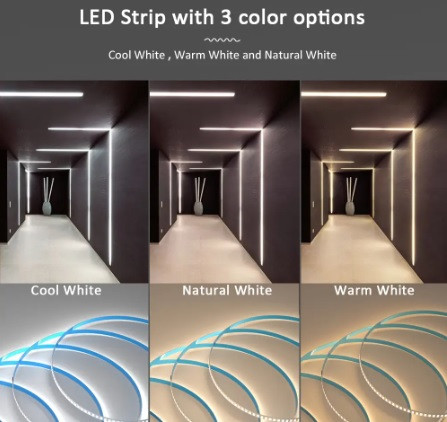

• قابل اتصال به تمامی ال ای دی های آدرس پذیر تک رنگ سفید، آفتابی و نچرال لایت
• نصب و استفاده آسان

کلید اول (از سمت چپ):تنظیم 10مرحله سرعت و 10مرحله روشنایی کلید دوم (از سمت چپ): روشن و خاموش کلید سوم (از سمت چپ): تغییر افکت ها

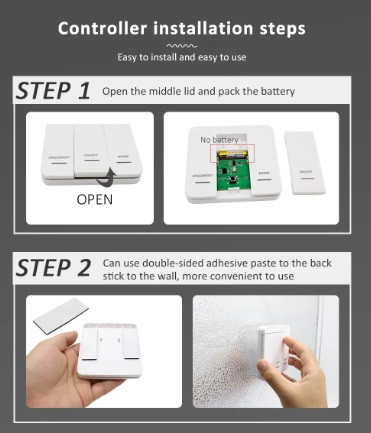

نحوه راه اندازی :



• کلید وسط کنترلر را از قسمت پایین با کمی فشار به سمت بالا،  خارج کرده و باطری را در جای خود قرار دهید.

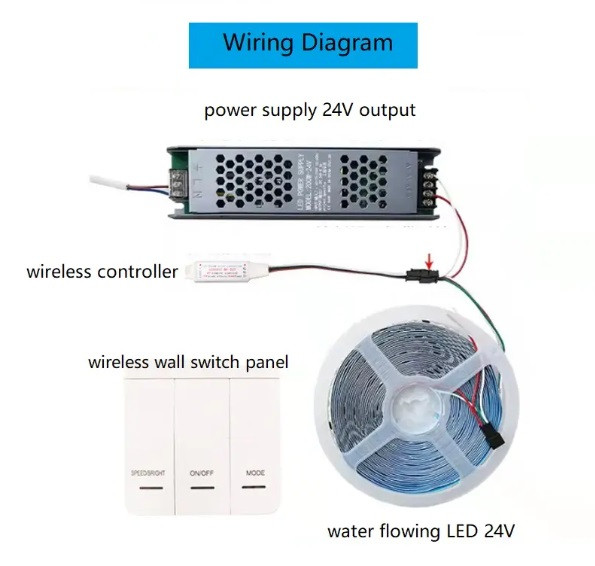

• سوکت 3 پین کنترلر را به  سوکت نوار ال ای دی متصل کرده سپس سیم های + و - ابتدا و انتهای نوار ال ای دی را به منبع تغذیه وصل کنید.



تنظیم تعداد پیکسل:



جهت تنظیم تعداد پیکسل موردنظر بعد از روشن کردن منبع تغذیه و در حالیکه نوار ال ای دی خاموش است دکمه (Mode) را چند ثانیه نگه دارید تا وارد حالت تنظیم تعداد پیکسل شوید.

با استفاده از کلید (Speed) تعداد پیکسل افزایش و با استفاده از کلید (Mode) تعداد پیکسل کاهش خواهد یافت. بعد از تنظیم تعداد پیکسل، دکمه (ON/OFF) را فشار دهید.



تنظیم سرعت:



برای تغییر سرعت اجرا افکت با زدن کلید وسط، نوار ال ای دی  را در وضعیت روشن قرار دهید سپس با استفاده از کلید (Speed) سرعت اجرای افکت موردنظر را انتخاب کنید. بعد از تنظیم نوار ال ای دی  را با زدن دکمه وسط خاموش و روشن کنید.



تنظیم میزان نور:



برای تغییر میزان نور با زدن کلید وسط، نوار ال ای دی  را در وضعیت خاموش قرار دهید سپس با استفاده از کلید (Bright) میزان نور دلخواه را تنظیم کنید. بعد از تنظیم، نوار ال ای دی  را با زدن دکمه وسط خاموش و روشن کنید.



• جهت تغییر افکت نیز به آسانی از کلید (Mode) در وضعیت روشن استفاده کنید.
• در نهایت جهت تغییر تعداد پیکسل ها از حالت هر IC یک پیکسل به هر IC سه پیکسل باید ال ای دی نواری را در وضعیت روشن قرار داده و دکمه (Mode) را 10 ثانیه نگه دارید. بعد از اینکه نوار ال ای دی  2 بار چشمک زد با استفاده از دکمه (Speed) حالت مد نظر را انتخاب کرده و در نهایت کلید وسط را فشار دهید.



نکته: جهت برگرداندن تمامی تنظیمات به حالت کارخانه:

در وضعیت خاموش ، دکمه وسط را به مدت 10 ثانیه نگه دارید و یا اینکه کلید تغییر افکت را به مدت 5 ثانیه پایین نگه دارید تا چراغ ها 3 بار چشمک بزند.
