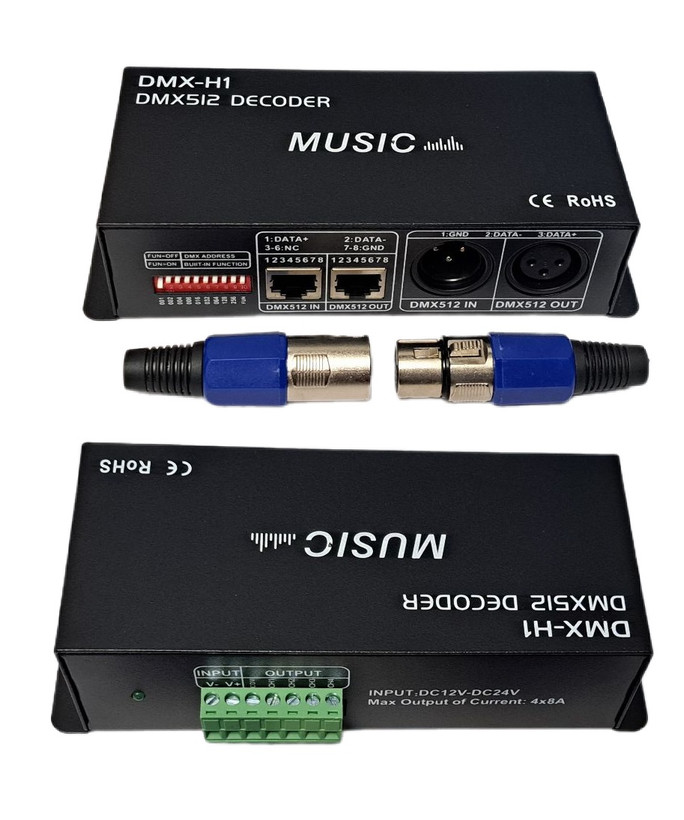

DMX512 Decoder Music دکودر 4 کانال موزیکال(RGBW)

مشخصات:

تعداد کانال: 4 کانال (RGBW)

ولتاژ: 12 تا 24 ولت DC

حداکثر جریان خروجی: 8  آمپر برای هر کانال

قابلیت : موزیکال



توضیحات:

کنترلر DMX یک دستگاه الکترونیکی است که برای کنترل و هماهنگ‌سازی تجهیزات نورپردازی در سیستم‌های نورپردازی حرفه‌ای مورد استفاده قرار می‌گیرد.DMX مخفف Digital Multiplex است و یک پروتکل ارتباطی استاندارد برای انتقال داده‌های دیجیتال بین کنترلر و تجهیزات نورپردازی است.

عملکرد کنترلر DMX:



ارسال داده: کنترلر DMX داده‌های دیجیتال را به صورت بسته‌های اطلاعاتی به تجهیزات نورپردازی متصل شده ارسال می‌کند.( کنترلر DMX512 از یک میکروکنترلر پیشرفته استفاده می‌کند.سیگنال کنترل دیجیتال استاندارد DMX-512 را دریافت می‌کند و آن را به سیگنال PWM برای راه ندازی LEDها تبدیل می‌کند.

می‌توانید ماژول DMX را به کنسول دیجیتال DMX وصل کنید تا کاهش نور یا تغییرات مختلف را انجام دهید)

(سیگنال PWM یک نوع سیگنال الکتریکی است که برای کنترل سرعت موتورها و LEDها استفاده می‌شود.

ماژول DMX یک برد الکترونیکی است که به کنترلرDMX512اجازه می‌دهد تا سیگنال‌های DMX- را دریافت کند.

کنسول دیجیتال DMX دستگاهی است که از آن برای کنترل کنترلر DMX512 استفاده می‌شود)



• کنترل تجهیزات: این داده‌ها شامل اطلاعاتی درباره رنگ، شدت نور، حرکت و افکت‌های ویژه است که به تجهیزات نورپردازی می‌گوید چگونه عمل کنند.
• هماهنگی: کنترلر DMX به شما امکان می‌دهد تا چندین دستگاه نورپردازی را به صورت همزمان و هماهنگ کنترل کنید و افکت‌های پیچیده و جذاب ایجاد کنید.

کنترلرهای DMX در صنایع و رویدادهای مختلفی کاربرد دارند.

مزایای استفاده از کنترلر DMX:

• کنترل دقیق: امکان کنترل دقیق و شخصی‌سازی نور هر دستگاه
• هماهنگی کامل: ایجاد افکت‌های هماهنگ و پیچیده
• انعطاف‌پذیری بالا: امکان تغییر سریع و آسان تنظیمات
• صرفه جویی در زمان: کاهش زمان مورد نیاز برای تنظیم نورپردازی
• کاهش هزینه: امکان استفاده مجدد از برنامه‌های نورپردازی

اجزای اصلی یک سیستم نورپردازی DMX:

• کنترلر DMX: مغز سیستم که داده‌ها را ارسال می‌کند.
• تجهیزات نورپردازی: مانند پروژکتورها، لامپ‌ها، و ... که سیگنال‌های DMX را دریافت می‌کنند.
• کابل‌های:DMX برای اتصال کنترلر به تجهیزات نورپردازی
• نرم‌افزار کنترل: برای برنامه‌ریزی و کنترل کنترلر DMX (در صورت استفاده از کنترلرهای کامپیوتری(

در کل، کنترلر DMX ابزاری قدرتمند برای ایجاد نورپردازی‌های حرفه‌ای و جذاب است. با استفاده از کنترلر DMX، می‌توانید نورپردازی رویدادهای خود را به سطح بالاتری ببرید.



دستورالعمل استفاده:

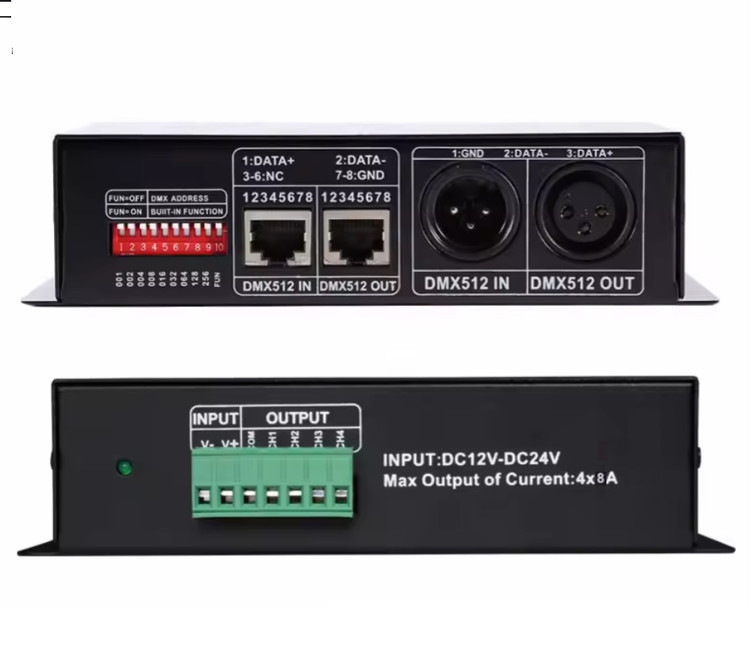

 تنظیم کد آدرس DMX:

• کد آدرس DMX را می‌توان با استفاده از سوئیچ‌های کدگذاری تنظیم کرد.
• سوئیچ‌های کدگذاری از1  تا 9 شماره‌گذاری شده‌اند که نوع افکت و یاسرعت افکت را تعیین می کنند و همینطور هر سوئیچ یک بیت را در کد آدرس DMX نشان می‌دهد.
• سوئیچ‌های کدگذاری را می‌توان به وضعیت روشن یا خاموش تنظیم کرد.
• سوئیچ کدگذاری در وضعیت روشن، یک1  را به کد آدرس DMX اضافه می‌کند.
• سوئیچ کدگذاری در وضعیت خاموش، یک0  را به کد آدرس DMX اضافه می‌کند.
• سوئیچ FUN: (سوئیچ شماره 10)



این سوئیچ اگر روشن باشد یعنی روی حالت 1 باشد برنامه داخلی دیکدر فعال و اجرا می شود.

و  اگر خاموش باشد یعنی روی حالت 0 باشد آدرس باینری دیکدر فعال است.



توضیح اجمالی در مورد کدگذاری باینری DMX ها:

• اگر می‌خواهید کد آدرس DMX را به37  تنظیم کنید، باید سوئیچ‌های کدگذاری 1، 3 و 6 را در وضعیت روشن قرار دهید.
• کد آدرس DMX با جمع کردن ارزش‌های دودویی سوئیچ‌های کدگذاری در وضعیت روشن محاسبه می‌شود.

(101001)





   جدول کد آدرس DMX:



سوئیچ کدگذاری	مقدار دودویی	ارزش دودویی (مبنای 10)
1	1	1
2	10	2
3	100	4
4	1000	8
5	10000	16
6	100000	32
7	1000000	64
8	10000000	128
9	100000000	256





تنظیم رنگ و  مد  DMX:



• رنگ DMX و MODE را می‌توان با استفاده از سوئیچ‌های 8 و 9 تنظیم کرد.
• سوئیچ 8 برای تنظیم سرعت تغییر رنگ استفاده می‌شود.
• سوئیچ 9 برای تنظیم حالت تغییر رنگ استفاده می‌شود.



1. سرعت انتخابی برای تغییر پرش و تغییر تدریجی:

این به شما اجازه می‌دهد سرعت تغییر رنگ‌ها را به صورت پرشی یا تدریجی تنظیم کنید.

2. هنگام تست عملکرد اگر سوئیچ 8 روشن باشد، نور با سرعت زیاد بین هفت رنگ مختلف تغییر می‌کند.
3. اگر سوئیچ 8 خاموش و سوئیچ 9 روشن باشد، نور به آرامی و به صورت تدریجی بین هفت رنگ مختلف تغییر می‌کند.
4. اگر هر دو سوئیچ 8 و 9 روشن باشند، نور با توجه به ریتم موسیقی تغییر رنگ می‌دهد.

به طور خلاصه: این تنظیمات به شما اجازه می‌دهند تا افکت‌های نوری مختلفی را با تغییر سرعت و نوع تغییر رنگ ایجاد کنید.
